• 產品編號: WORK01

工廠作業傳呼通報系統


 EO2.jpg  EO1.jpg

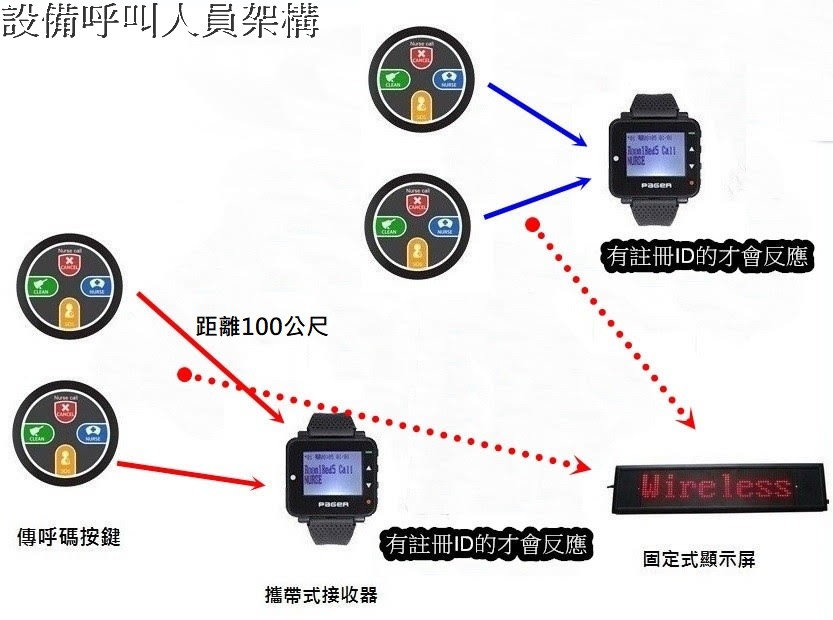

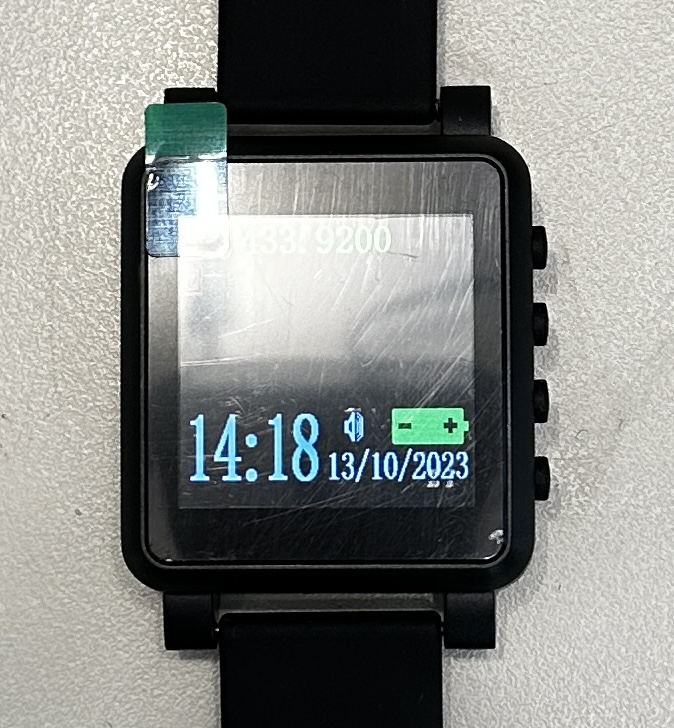

「人機介面」(Human Machine Interface)是一種提供操作者與自動化設備溝通的無線通訊產品。傳呼機可提供8個的地址碼功能方便於與物聯網通訊,攜帶傳呼接收機可立即將網上訊息通知給操作者,物聯網與人機介面最佳的通訊選擇。

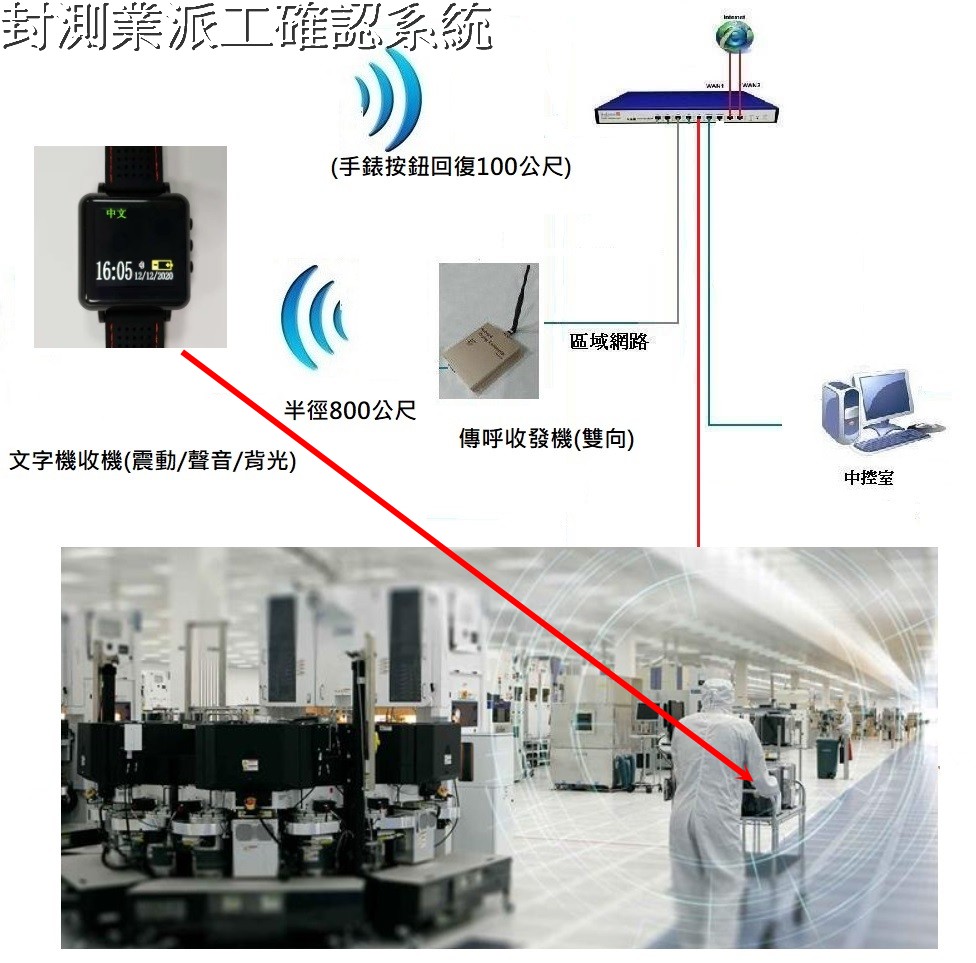

系統架構圖(多層面應用,視使用者需求)


無線傳呼技術,提供關鍵的通信與各項設備整合顯示。今天傳呼機有更可靠,通訊功能。本公司提供傳呼解決方案,使用POCSAG技術,消息顯示,包括字母/數字/音色類型和傳呼發射機等,可應用許多行業,像醫院,工廠傳呼系統或任何必要的應急組織。

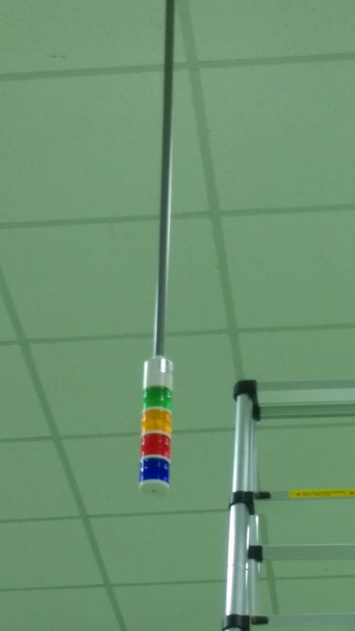

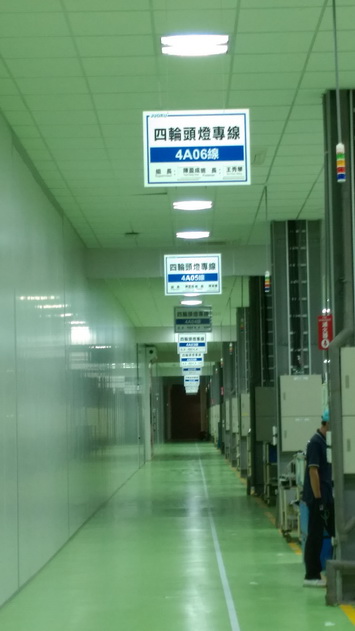

下圖例為工廠呼叫的安燈系統需求,使用傳呼整合方案,架設簡易省經費,並且現場狀況即時通知,增加工作效率--以經各大無塵室工廠及燈具生產廠採用(不會干擾無塵室相關機台運作)

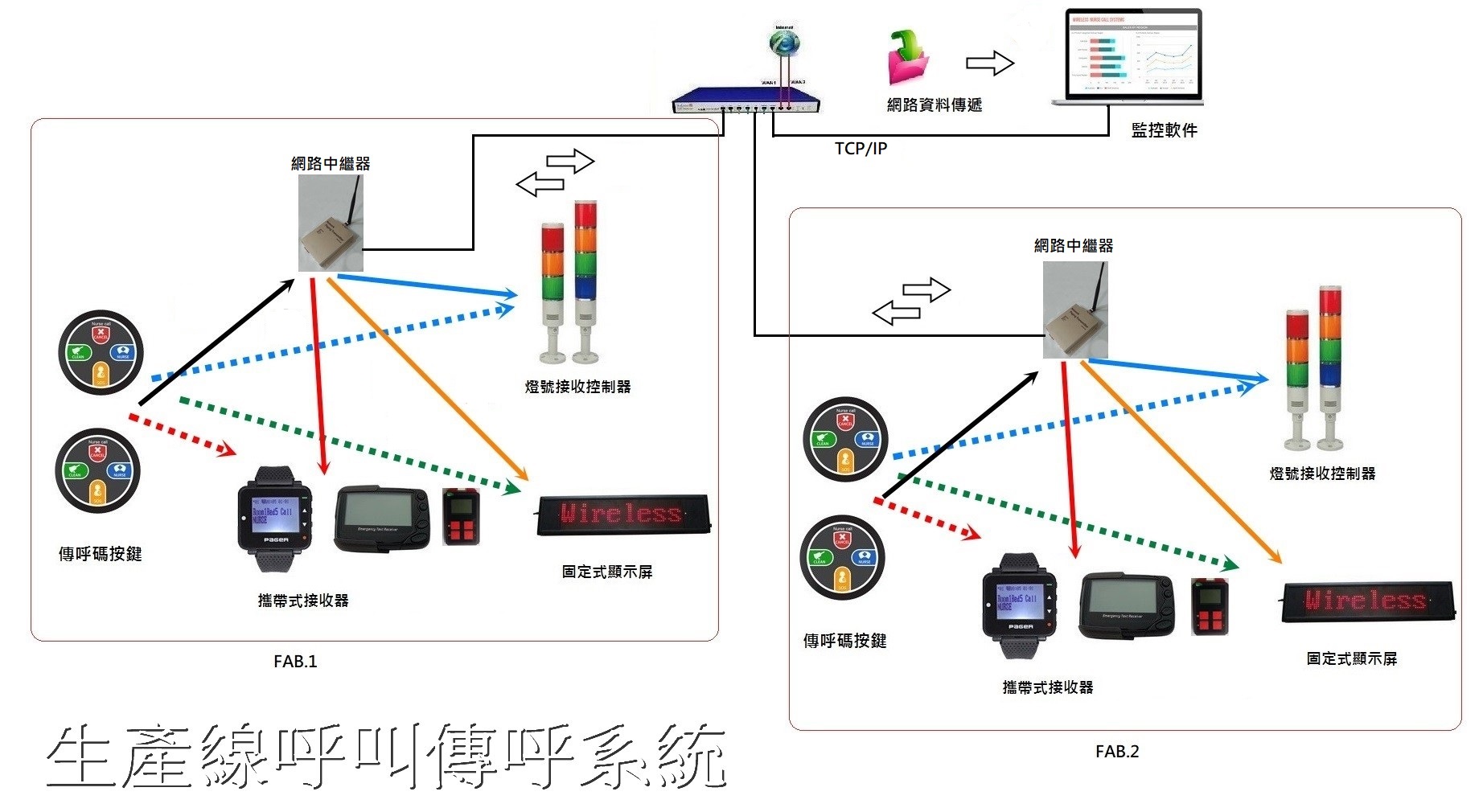

方案一
15806983159617232.jpg上述方案操作步驟與使用

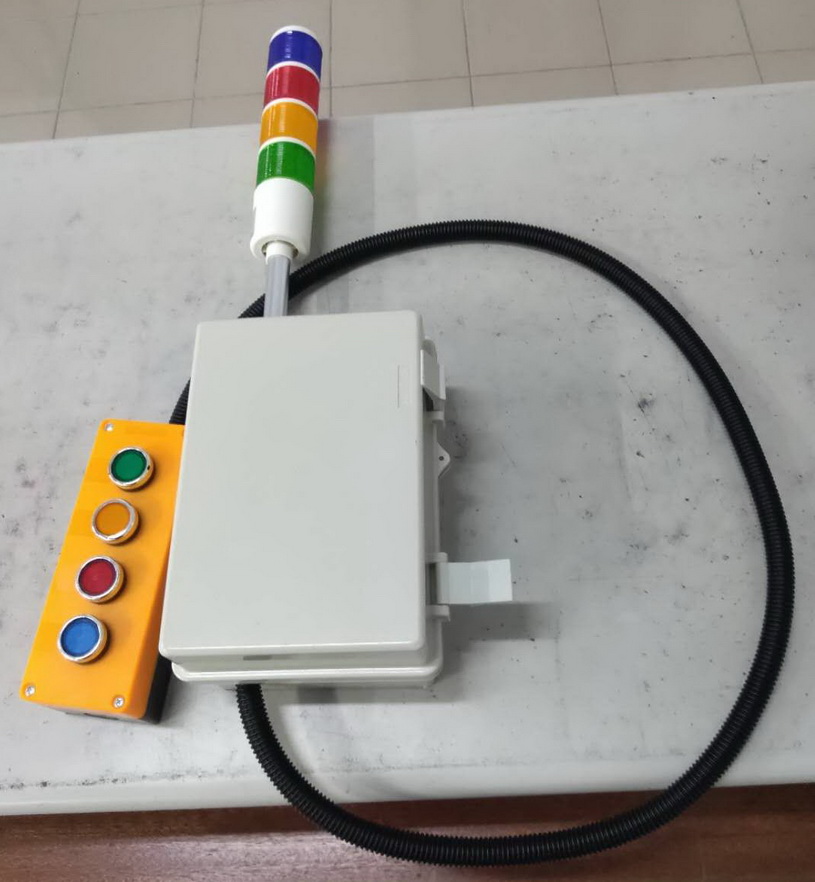

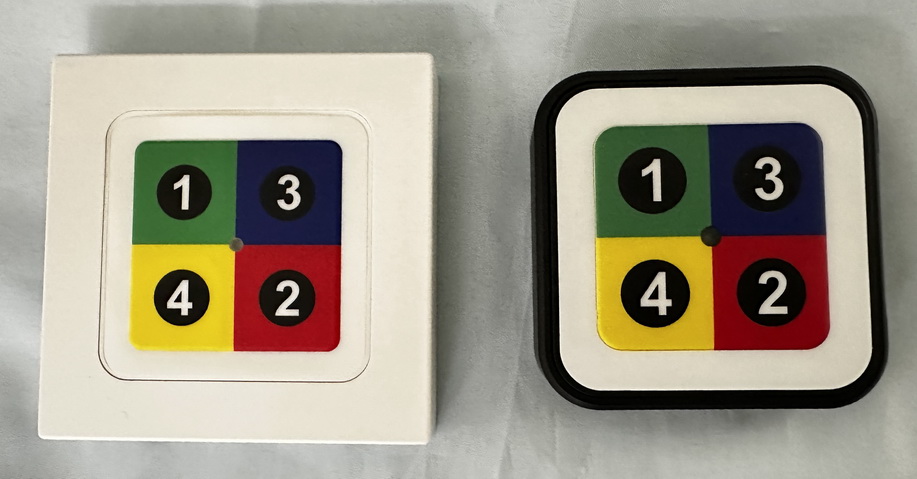

1.工作站裝有4鍵按鈕,每個按鈕有4個鍵位值,可隨意設定文字定義,當按鈕按下時,該筆訊息可以以無線方式傳給攜帶型
   接收機/固定式顯示屏/燈號接收器及網路型中繼器,以文字顯示並透過中繼器-網路模式傳送給伺服器的監控軟件

2. 監控軟件對各個收到的訊息做紀錄,以便監控各工作站的狀態,或是工作站設備的處理狀態。
3.監控軟件也可以事後查詢紀錄各筆資料,已EXCEL的方式轉出存檔可作為稼動率柱狀圖使用。
4.監控人員也可以使用軟件,發出訊息給攜帶接收機的人員,同時網上的MES系統或各式設備也可以透過軟件傳送訊息給各個人員

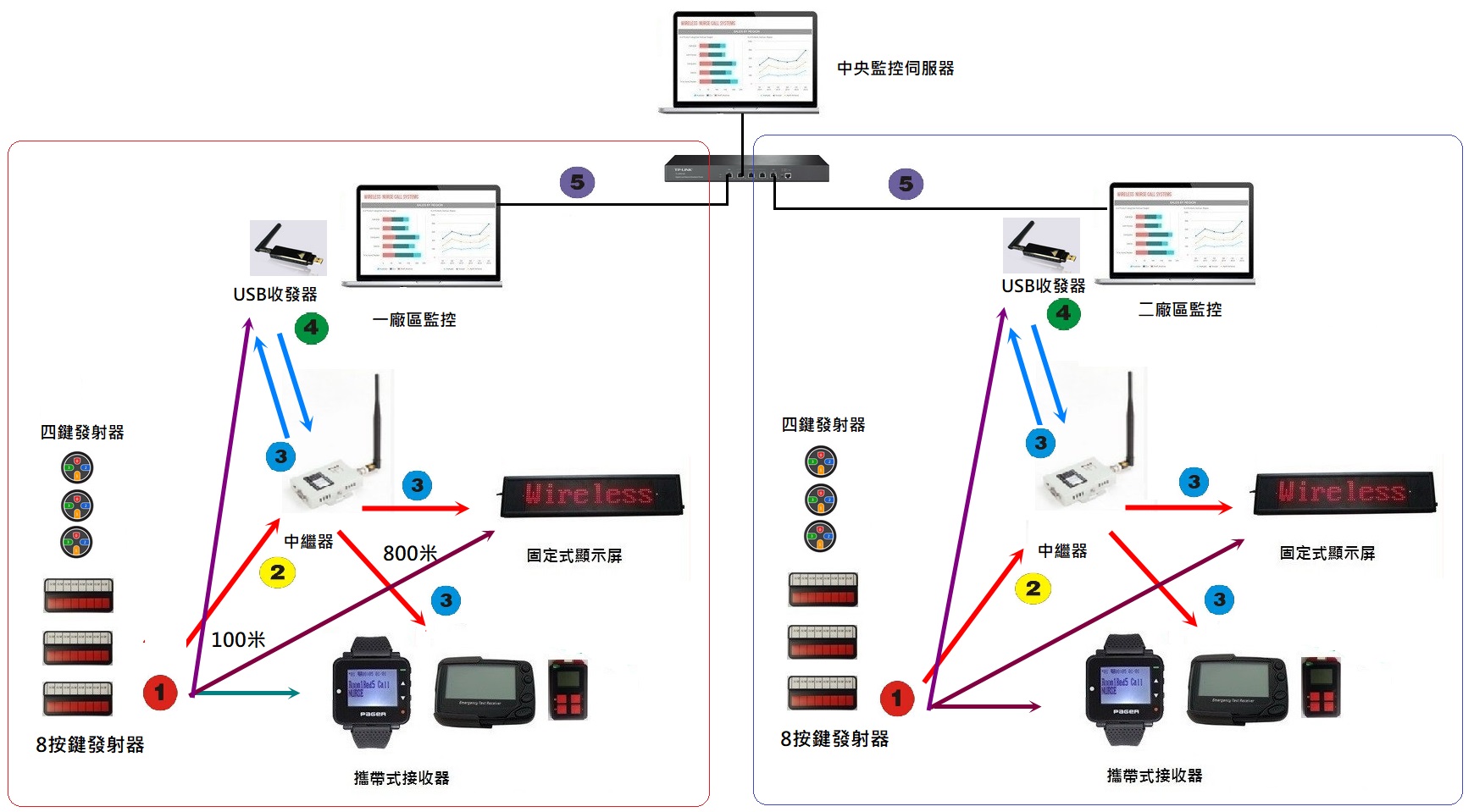

方案二



上述方案操作步驟與使用
1.工作站裝有4鍵/八鍵按鈕,每個按鈕有4/8個鍵位值,可隨意設定文字定義,當按鈕按下時,該筆訊息可以以無線方式
   傳給攜帶型接收機/固定式顯示屏/燈號接收器及中繼器,以文字顯示並透過中繼器-無線方式傳送給伺服器的USB收發器
   及給監控軟件

2. 監控軟件對各個收到的訊息做紀錄,以便監控各工作站的狀態,或是工作站設備的處理狀態。
3.監控軟件也可以事後查詢紀錄各筆資料,已EXCEL的方式轉出存檔可作為稼動率柱狀圖使用。
4.監控人員也可以使用軟件,發出訊息給攜帶接收機的人員,同時網上的MES系統或各式設備也可以透過軟件傳送訊息
   給各個人員

5.本軟件可以區分好幾個廠區使用,並由中央監控室集中監控,同時上項軟件功能在中央監控室都可以使用

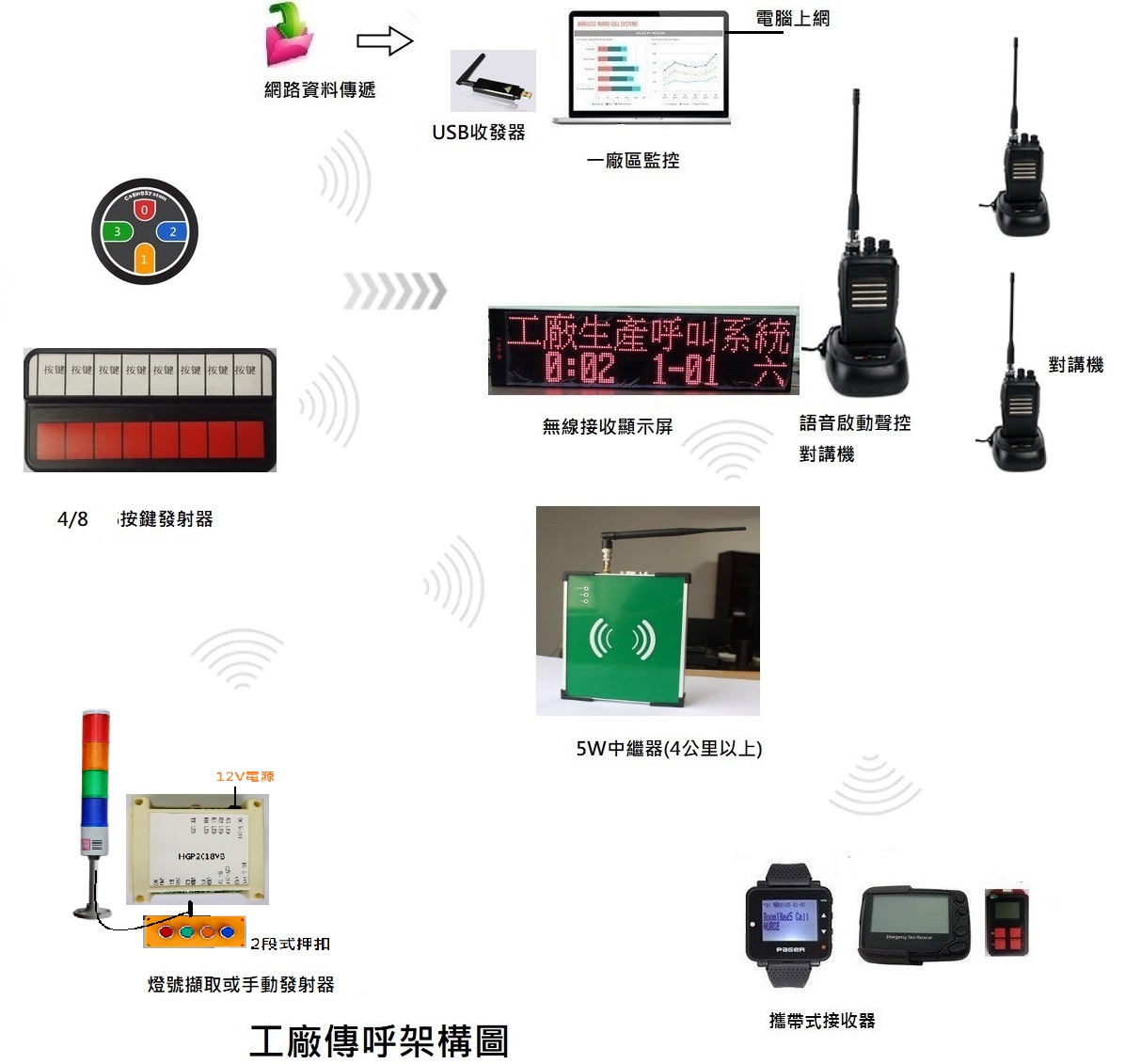

方案三



上述方案操作步驟與使用

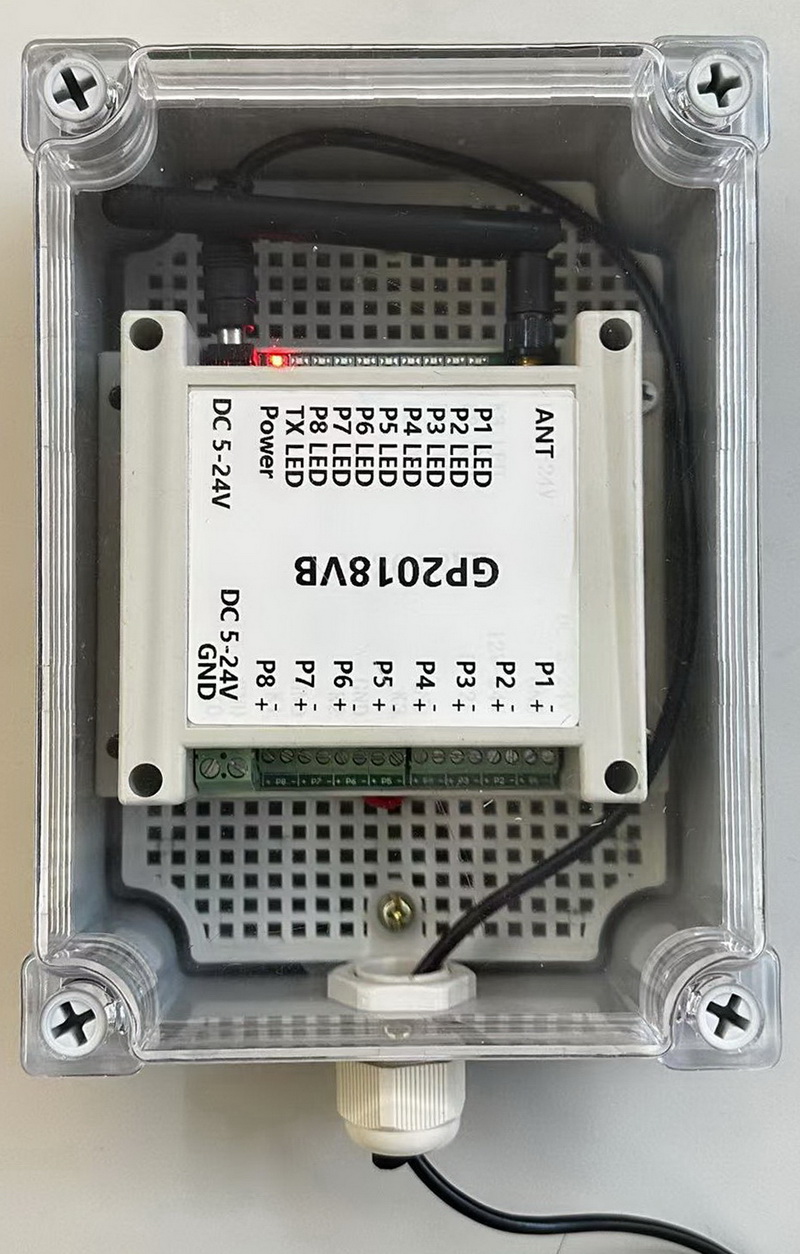

1.工作站PLC接上四鍵/八鍵/16鍵發射器,每個發射器有4/8/16個鍵位值,可隨意設定文字定義,當PLC輸出點短路時,
  會送出相對應的訊息以無線方式傳給攜帶型接收機/固定式顯示屏/燈號接收器及中繼器,以文字顯示並透過中繼器-
   無線方式傳送給伺服器的USB收發器及給監控軟件

2.當固定式顯示屏收到該筆訊息時,會自動語音轉換播音,可以連接無線對講機,對講機可以聲控模式啟動,並發送語音
  給相對應手持無線對講機人員
3. 監控軟件對各個收到的訊息做紀錄,以便監控各工作站的狀態,或是工作站設備的處理狀態。
4.監控軟件也可以事後查詢紀錄各筆資料,已EXCEL的方式轉出存檔可作為稼動率柱狀圖使用。
5.監控人員也可以使用軟件,發出訊息給攜帶接收機的人員,同時網上的MES系統或各式設備也可以透過軟件傳送訊息
   給各個人員

6.本軟件可以區分好幾個廠區使用,並由中央監控室集中監控,同時上項軟件功能在中央監控室都可以使用

7.另一個工作站點的PLC可以透過1~4個接收器同步輸入對應點,遂使遠距的2個PLC可以互動溝通。


機台基本設定管理

機台是工廠物件的一種,也是基本的生產加工器具。有許多的工廠投資許多資金在採購這些關鍵性的生產設備,當然希望這些生產設備能夠最有效率的運作。因此,在守護神的解決方案中,對於設備稼動的提昇,分別從機台基本設定管理、機台保養及機台自動化整合部分來提昇生產設備的稼動率。
機台基本資料建立

建立每一部機台的基本明細資料,如名稱、說明等等。提供查詢功能的便利性。各屬性定義不但使系統資料更符合使用者的需要,也提供操作上的便利性。
機台應用區域/廠區的建立

設定使用者定義工廠中,所有可能使用到的機台型態。使用者可以自行規劃分類方式,如用區域、機台廠商、機台功能分類等來分,在定義機台基本資料之前,必須先規劃好所有的機台型態種類。
機台群組建立

因應管理上的需求,或是報表查詢等使用。建立完成後可提供使用者在管理層面、區域性及廠商等等方面,必須能針對使用者的需求來定義機台群組。
機台狀態設定及顏色管理

機台在生產的過程中,會有狀態的變化;系統提供使用者可以依照內部生產需要,對於機台的每種可能的狀態,定義機台狀態的名稱。

系統提供 INITIAL 作為機台基本的狀態,也為系統保留值,不允許變更內容亦不允許刪除。系統同時預設的狀態有 RUNIDLE DOWNINITIALPMWaitPM 等供客戶選擇。

同時,在生產過程中,系統藉由機台狀態來檢查,機台資源是否可用。因此要求每一個機台必須定義「在此狀態機台是否可用」,可以讓未來客製化生產資源控管的時候,查詢此機台在此狀態,是否可使用來進行生產動作。

在基礎資訊設定時,會設定相關的機台資料例如:群組、型態、容量、狀態、批次量等等;這些基礎設定在生產過帳的時候,會因為進站、出站作業員選定的生產機台或是量測機台而做狀態變化。

若是沒有做自動化機台連線,機台的一些特殊狀況,必須由人工手動在系統中變更機台的狀態,以達到管理及真實性的效果;例如:機台保養(PM),當機(Down),參數設定(Setup)等。而一般的生產狀態變化例如:生產(Run)、待生產(Idle)、這些狀態會由作業員的生產過帳動作中,系統自動變更機台狀態。

只要確實在生產過帳中選擇正確的機台,並且依據機台的真實狀況、在系統中切換機台的狀態,透過本公司6.0傳系統所提供的機台監控畫面 (Equipment Monitor),就可以輕鬆的掌握生產現場的狀況。

Alarm6.0的機台監控畫面亦可以自行更換畫面中的生產現場圖。同時,機台圖樣之大小、位置都可以調整,以期符合工廠實際之生產現場佈局。機台狀態之顏色也可以自行定義,當前端作業員過帳、或是變更機台狀態的時候,監控畫面中的機台便會依據設定的狀態顏色變化。每一台機台圖樣都可以在頁面上直接點選,進入機台明細查詢,機台的生產歷史紀錄,機台狀態變化的原因等等。同樣的這些紀錄可以作為日後的報表分析及追蹤,分析每一部機台的運作紀錄,機台曾經跑過哪些批號,機台的產出等等。
落實機台保養

預修保養模組(Preventive Maintenance)主要提供機台的預修保養功能,有效提昇機台正常運作性,並保留保養的相關檔與紀錄。保養計畫可分為兩大類:定時保養與計次保養。定時保養是固定時間週期的保養,例如:週保養、月保養、季保養等等;計次保養則是固定使用次數後的保養,例如:光罩或是模具、工具使用幾次後,必須做保養。
依照時間間隔保養 (定期保養)

依照時間間隔保養,指的是以日期的單位來做判斷 ( 15 天,3 個月等等),間隔固定的週期便要求進行保養。
保養基本資料設定

  • 保養週期設定→保養計劃→執行保養登錄→保養紀錄查詢

  • 保養項目設定→保養項目群組設定

依照生產間隔保養(計次保養)

依照生產週期保養,指的是以生產的單位,如片數,批數,來作為保養判斷的基準,當達到設定的單位次數,便要求進行保養。

保養基本資料設定→累計資源生產次數→觸發變更機台狀態為[待保養]→執行保養登錄→保養紀錄查詢
機台資訊及自動化整合

透過 傳呼系統進行設備連線整合功能,將儲存於設備中的生產資訊擷取出來。除了收集到產量的資訊,另一方面則能對設備參數進行記錄與監控,對於產品品質的分析亦有相當大的幫助。
傳呼系統設備資訊整合功能提供三種方式
手動輸入(Manual

在設備無法與其它系統溝通或是無法拋出檔案,只能透過設備的螢幕進行顯示,此狀況可以透過系統所提供的表單,手動進行資訊輸入,將要收集的資訊輸入於系統中。
設備連線(Automation

當設備具有連線功能,例如設備擁有 RS232 或是 TCPIP 的連線功能時,可透過傳呼系統的設備連線模組,對設備進行連線擷取資訊,此類連線方式又可分為兩種模式,需依照實際的設備連線方式進行調整。

  • RS232 直接連線
         此類型的設備連線方式,須在現場架設 PC 設備,透過 PC 設備經由 RS232 電纜,與 PLC 控制器進行連線,抓取設備的資訊。

  • TCPIP 連線
         此類型的設備具備網路通訊功能,可以連上公司的內部網路,此種設備可以直接由系統發送指令進行通訊,擷取設備資訊。

PC-base PLC

此類型的設備具有 PC,透過此 PC 控制設備運作。此 PC 通常具有資訊儲存功能或是對外通訊的機制。系統可直接與此 PC 進行通訊,不需直接操作設備控制器,即可擷取資訊。
檔案解析(File Transfer

此類型通常是設備具有將資訊轉出檔案的功能,透過系統的檔案解析功能,將資訊擷取並儲存於系統中,可免去現場手動輸入的繁瑣動作亦可減少輸入錯誤的狀況。
有效的管理生產設備是提昇設備稼動與生產稼動的不二法門,結合自動化的整合能力,讓廠內的生產設備朝智能設備智動化的腳步前進,讓生產製造更有效率。
