• 產品編號: SK-106TX/RX

SK-106 4~20ma模擬量無線傳輸組








特點
空曠傳輸距離可達1500

16個通道可選

即時/定時工作模式選擇

LoRa擴頻調製模式

開關及4-20mA組合控制

靈敏度高達 -132 dBm

485介面配置模組參數

輸入4~20mA

最大輸出功率:1.5W

工作電壓1030 V

工作溫度範圍:-40+85 °C

重量:143g

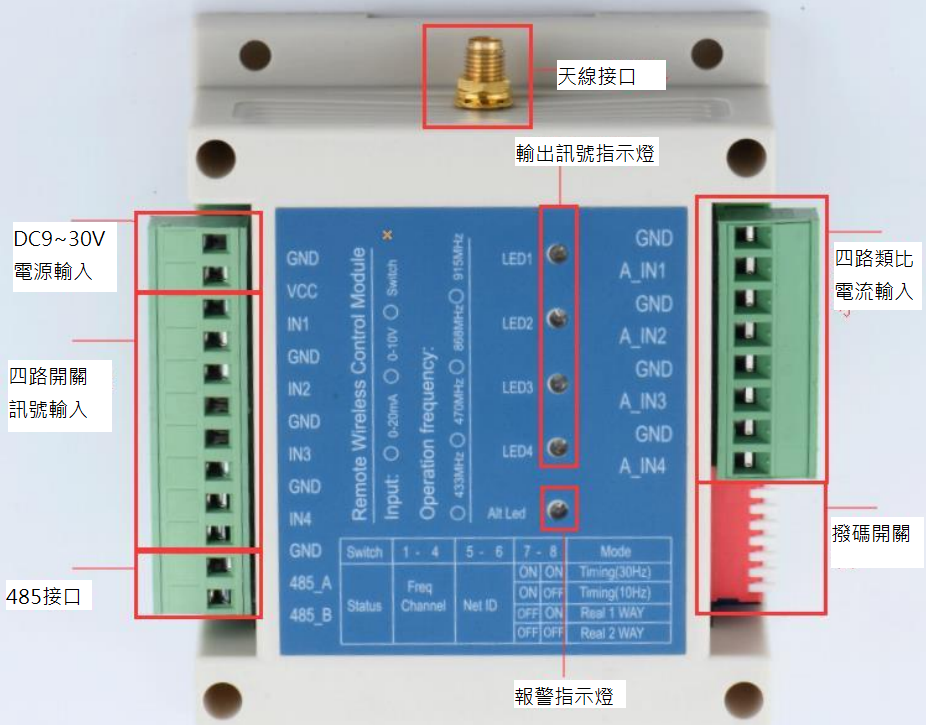

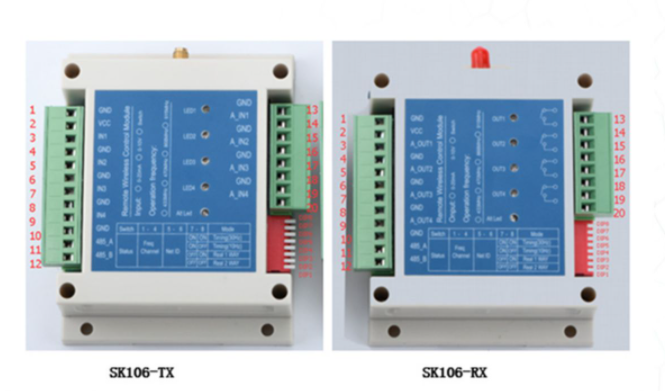

SK106-TX

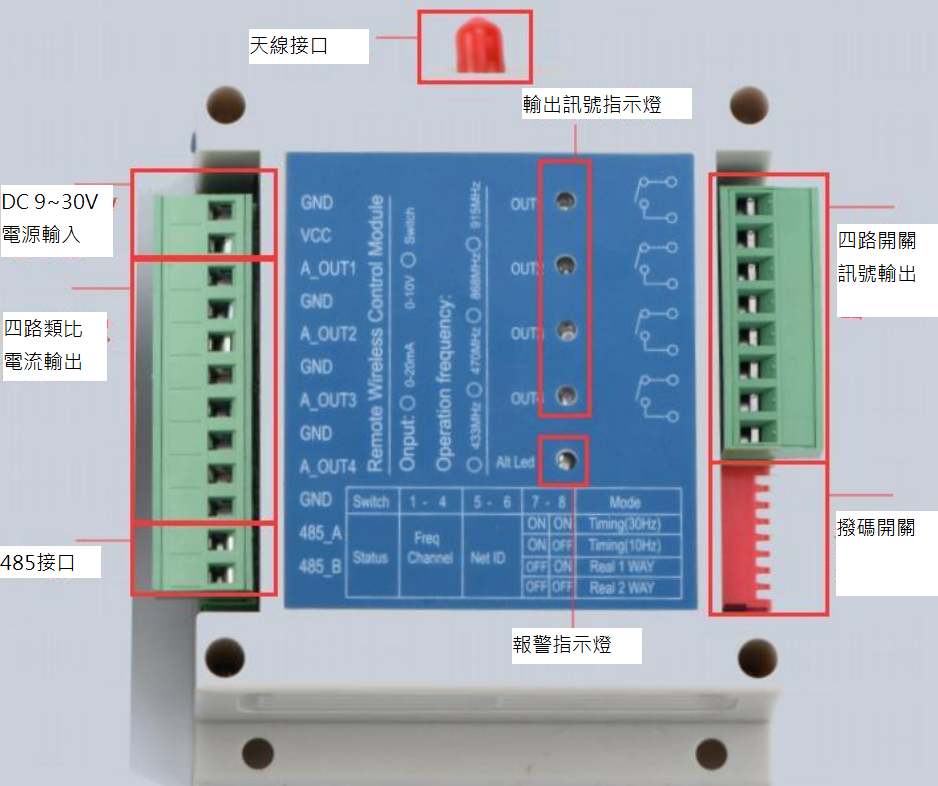

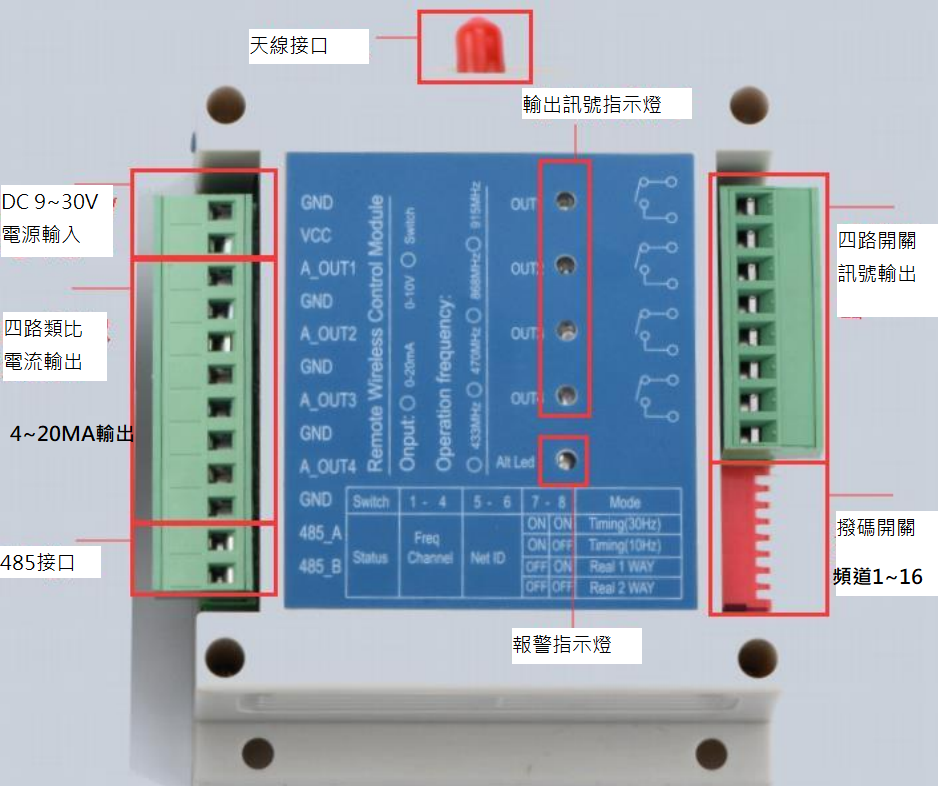

SK106-RX





應用領域

工業現場感測器、變送器信號採集

自動化資料獲取系統

樓宇自動化、安防、機房設備無線監控、門禁系統

交通、石油鑽井、報警,同時也可廣泛適用於位移、轉速、溫度、壓力、流量、水位的即時監測


功能說明
SK106-TX上電後會主動關聯參數相對應的SK106-RX(網路 ID、通訊ID、頻率、工作模式,即撥碼一致),通過射頻方式發送信號聯繫SK106-RX。在上電後20秒內若無SK106-RX應答,SK106-TX點亮報警燈並停止工作。

SK106-RX在上電後等待SK106-TX的聯繫信號,若20秒內無對應的SK106-TX信號,則點亮報警燈並停止工作。

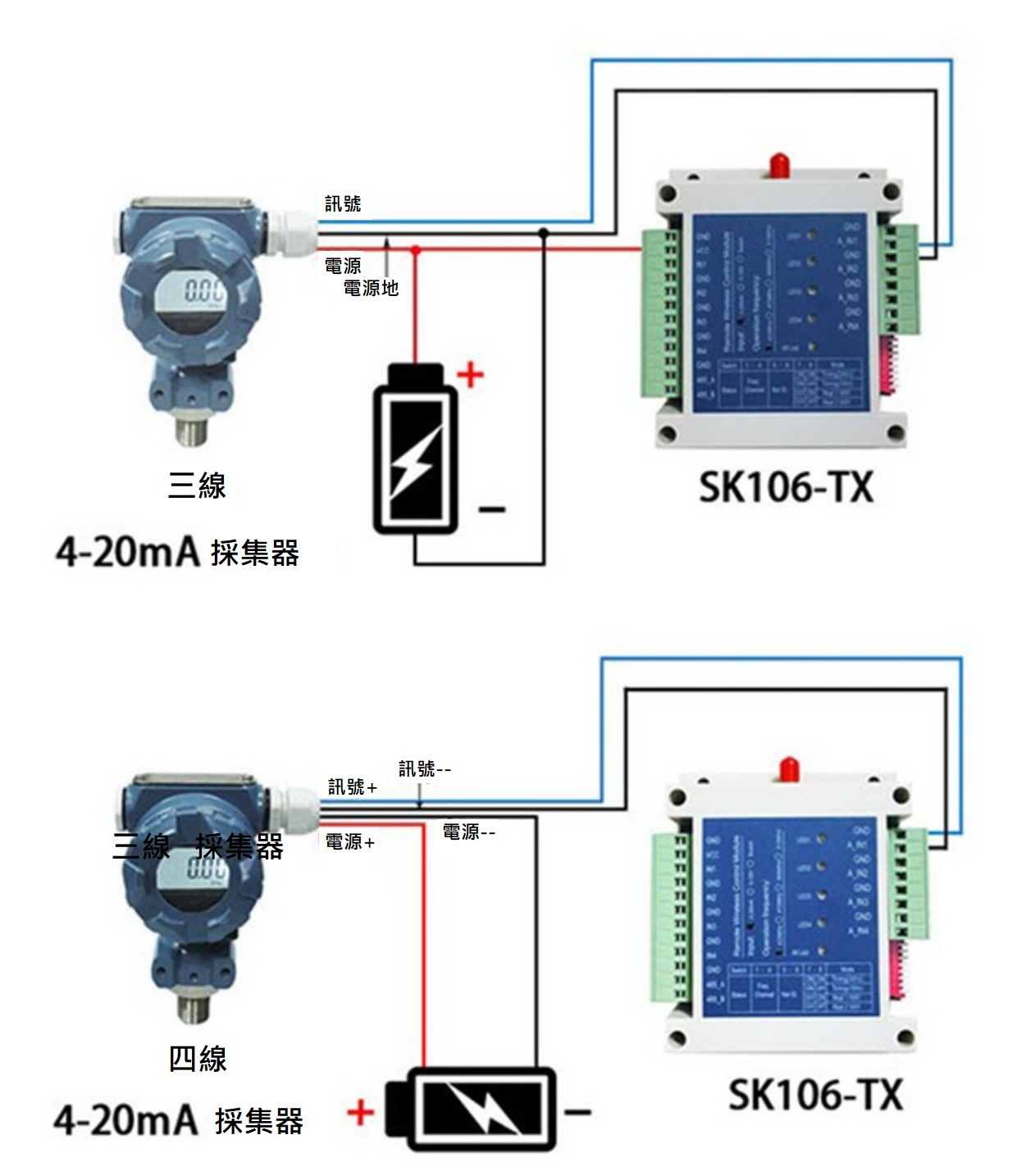

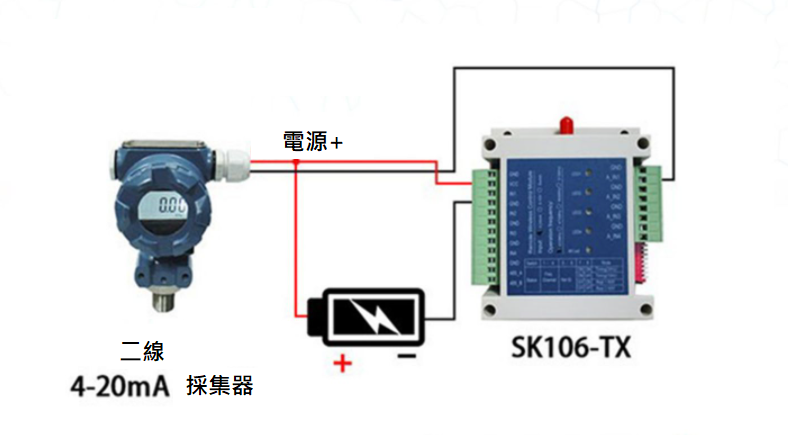

SK106-TX的開關量介面DI1DI2DI3DI4及類比量介面AI1AI2AI3AI4分別與SK106-RX的開關量介面DO1DO2DO3DO4及類比量介面AO1AO2AO3AO4相對應。對於開關量,使用者只需簡單地將輸入埠短接到地線GND,輸出端模組的繼電器相應地變成吸合狀態;模組內部有內置上拉,輸入端信號斷開或者給一個高電平(3.3V),接收端模組的繼電器均會恢復到斷開狀態。而類比量介面則需要使用者提供020ma的電流輸入,輸出端相應輸出同等大小的電流。

模組有以下三個工作模式及兩個配置模式:
