本系列是為PLC設計，工業級Modbus LED字幕機，具有工業等級的抗雜訊能力與可靠的穩定性，支援工業自動化領域裡廣泛普遍被使用的Modbus通訊協定，容易與各種工業控制設備通信，與PLC控制系統進行整合。

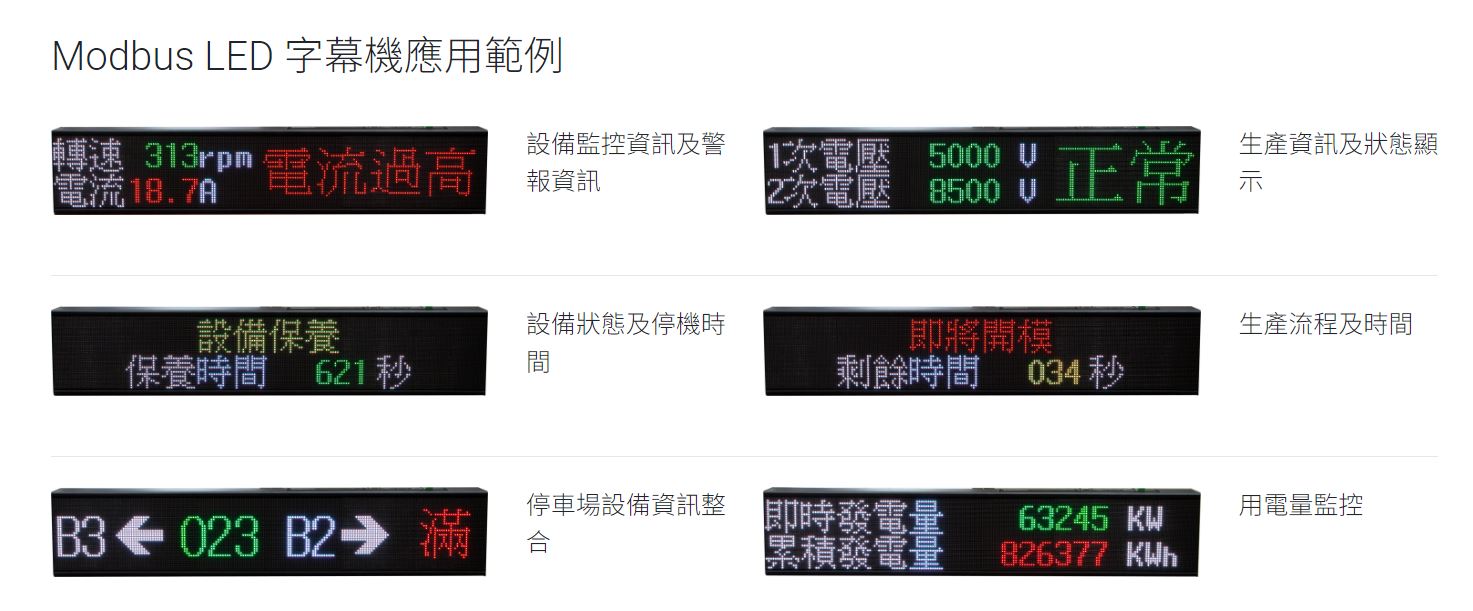

系統可透過網路或485通訊埠將現場數據資料寫到HW-P4字幕機，寫入的數值會按照使用者預先規劃的格式嵌到文字訊息中即時顯示。搭配多國語系的文字與3 種顏色做為緊急程度的區別，可以大幅增加現場訊息的可讀性。
支援Modbus TCP 與Modbus RTU 通訊協定
▶支援Modbus協定,便捷適用Modbus工業設備/DCS工業系統/環境數蒐集等。與傳統系統對比,節省一台工業電腦,免二次開發;隔離網路無效資料,適應繁忙複雜網路,通訊更穩定;
▶-40℃~80℃環境溫度,3.5V-5.5V寬電壓,7*24小時不斷電,小於 0.3%故障率;板載網口和RS485串口均支援Modbus協定。支援各通訊口同時發送資訊,適用各種工業現場;
▶ Modbus控制器支援主機或從機兩種系統接入模式,支援Modbus 協定的0x03、0x04、0x06和0x10功能碼;
▶ 支援多個獨立區域,每個獨立區域發送資訊不會影響其它區域顯示;
▶ 支援任意分區,每個區域獨立顯示多種類型資訊,如:即時資料、 圖片、表格、時間、計時等;
▶具有超標預警,經過智慧設置,上下限閥值，超限值觸發聲光報警,並 觸發顯示內容閃爍變色。
可以外接多種設備,同時工作。均可定制任意尺寸。
型號 | HWP4 | |
顯示 | ||
文字顏色 | 紅、黃、綠 | |
支援字集 | 16-bit Unicode 或 7-bit ASCII | |
顯示範圍 | 單行最多6個字元( 含中文字) 雙行最多(上下各)12 個字元( 含中文字) | |
數據池容量 | 40 個 Coil 變數、64 個整數變數、64 個浮點數變數 | |
RTC (萬年曆) | 可設定與顯示時間包含西元年, 月, 日, 星期, 時, 分, 秒, | |
乙太網路通信 | ||
埠數 | 1 x RJ-45, 10/100 Base-TX | |
通信協定 | Modbus TCP Slave, 最多8 個連線 | |
組態設定 | 網頁操作界面 | |
序列通信 (與Modbus RTU 設備通信) | ||
通信介面 | RS-232 或 RS-485，同時只能使用一種介面 | |
傳輸速度 (bps) | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 | |
通信協定 | Modbus RTU Slave | |
電源 | ||
輸入範圍 | 100 ~ 240 VAC | |
功耗 | 0.25 A @ 110 VAC, 0.125 A @220 VAC | 0.3 A @ 110 VAC, 0.15 A @ 220 VAC |
機構 | ||
尺寸 (寬 x 高 x 深) | 800 mm x 140 mm x 55 mm | |
重量 | 3Kg | |
安裝方式 | 壁掛安裝 | |
外殼材質 | 鋁 | |
環境參數 | ||
運作溫度 | 0 ~ +60°C | |
儲存溫度 | -10 ~ +75°C | |
周圍環境相對溼度 | 10% 到 90% 相對濕度，非冷凝(Non-condensing) | |

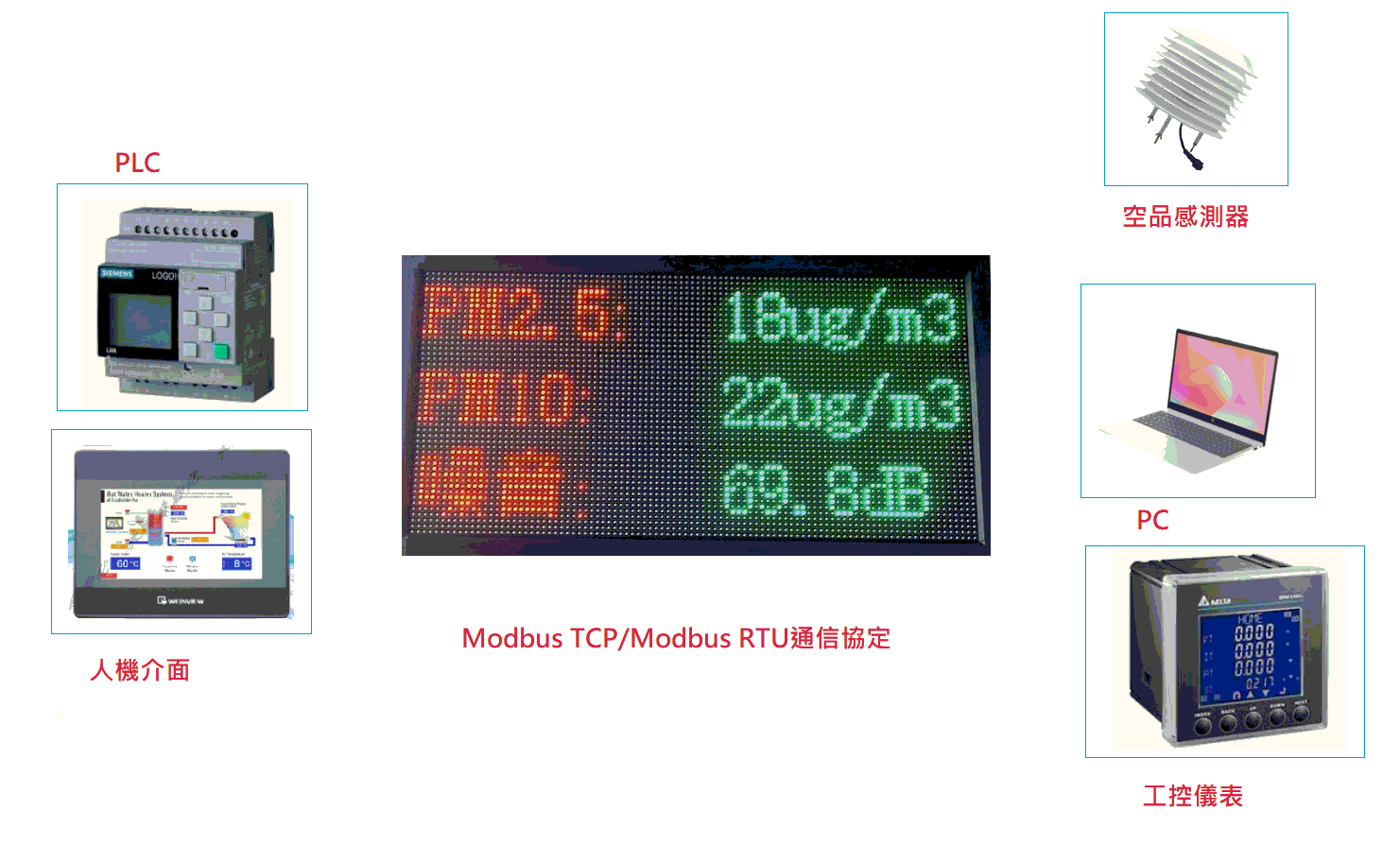

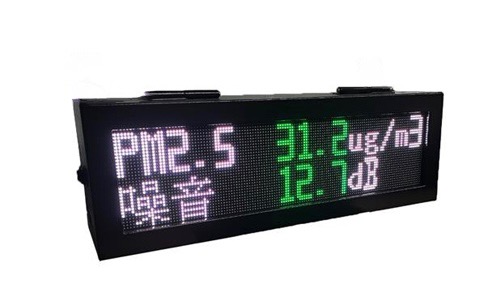

室內空氣品質監視數值顯示
HW-P4可以讀取感測器的噪音/PM2.5/PM10等工地空氣品質監控數據，顯示在字幕機上。適合需要連續監測環境空氣品質，並即時公布的公共場所，例如工地外圍圍牆等。
